ＩＣＦフィッティング 規格品材質：SUS304L

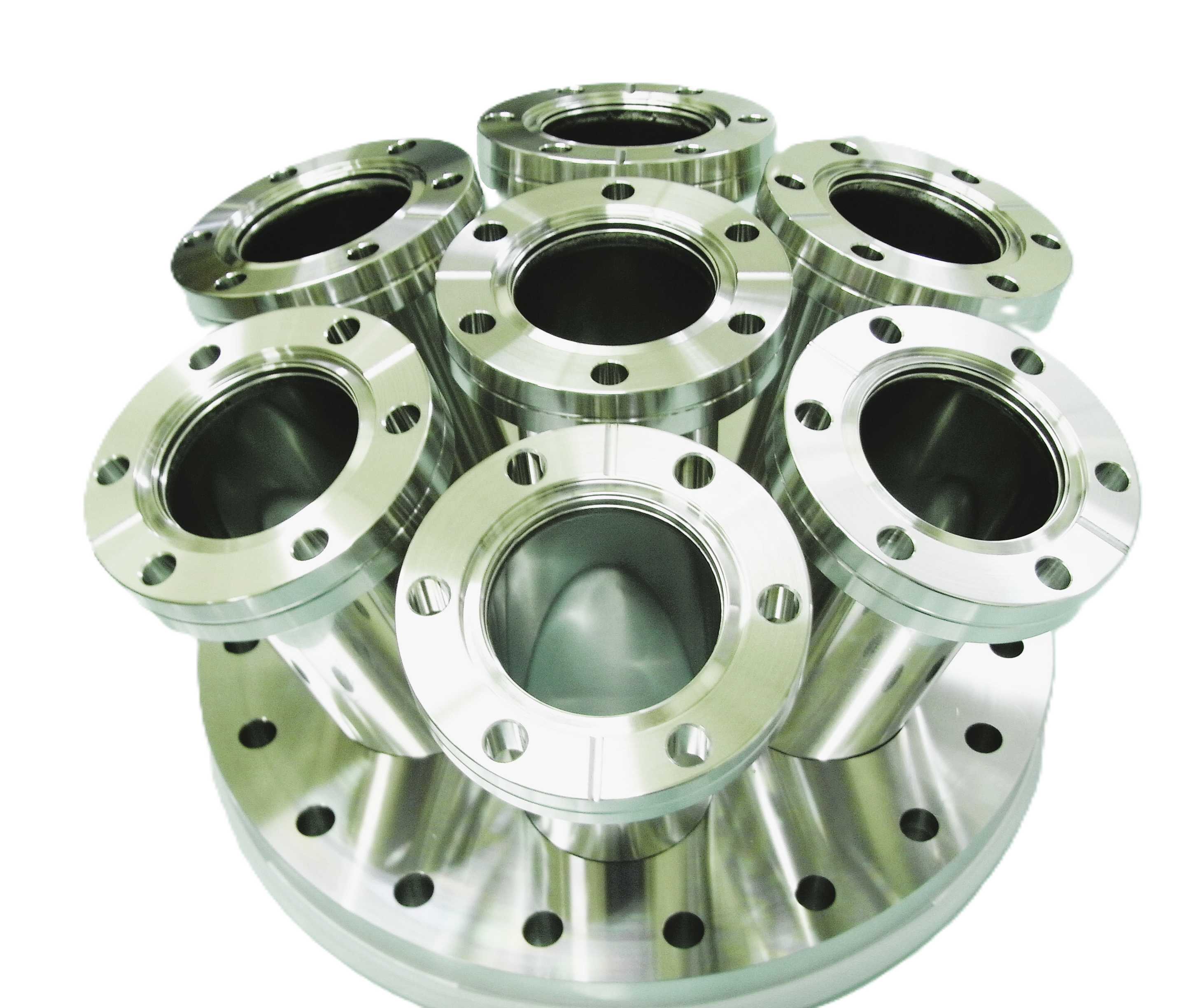

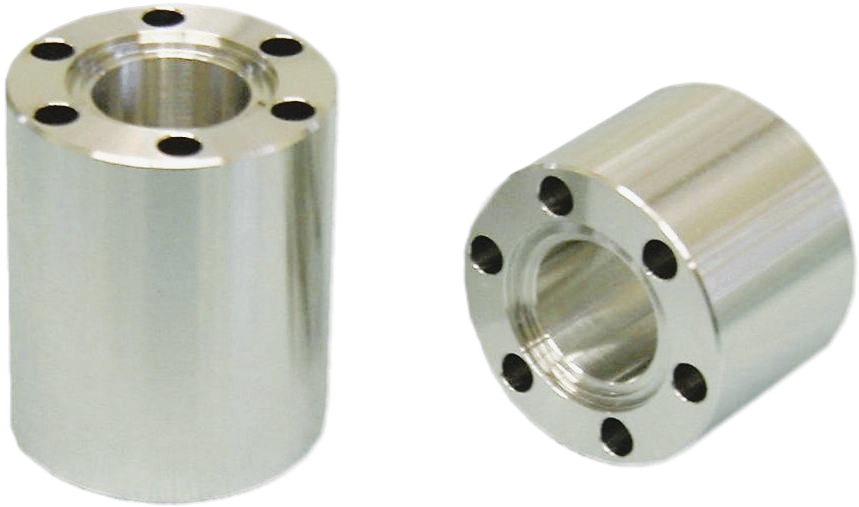

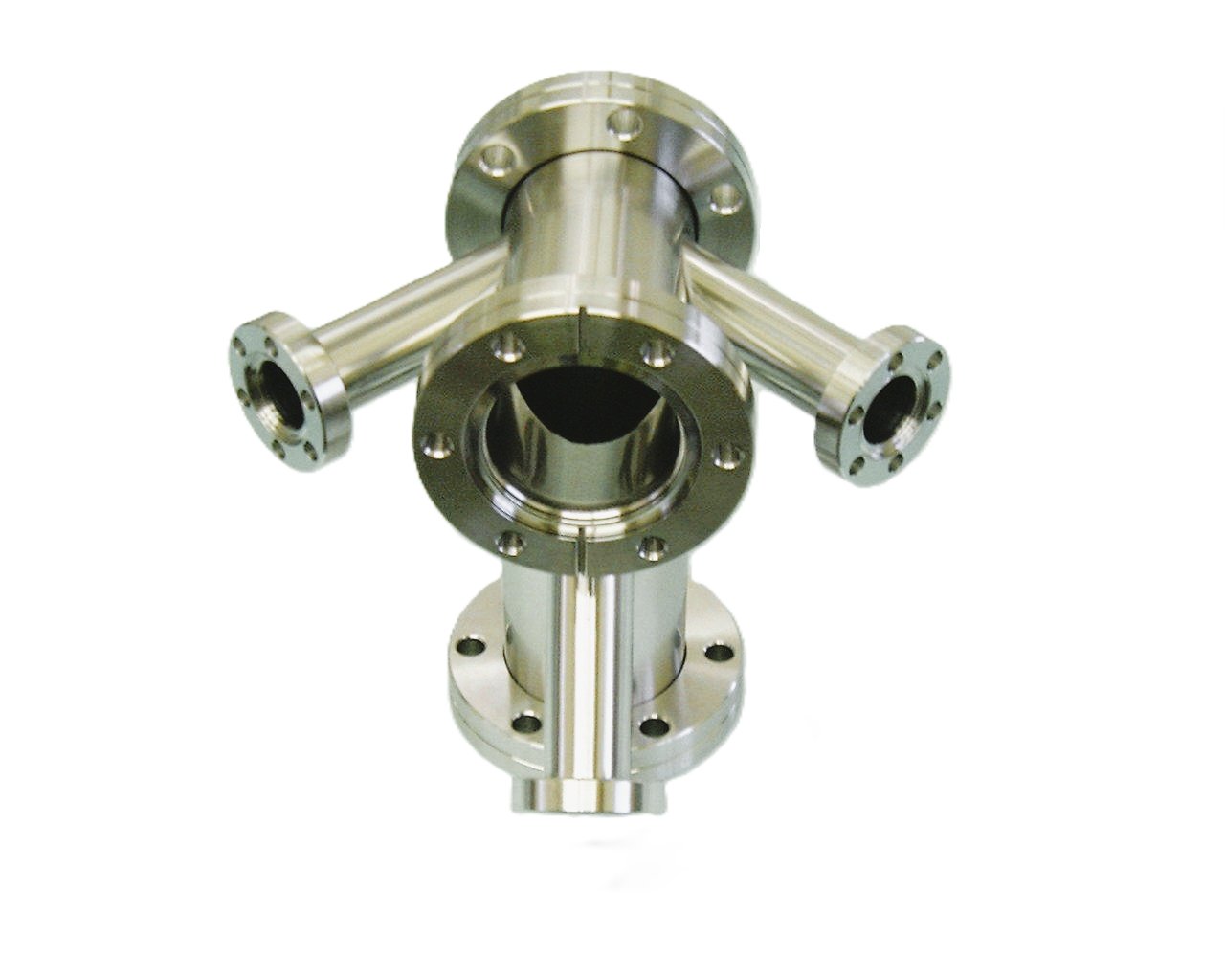

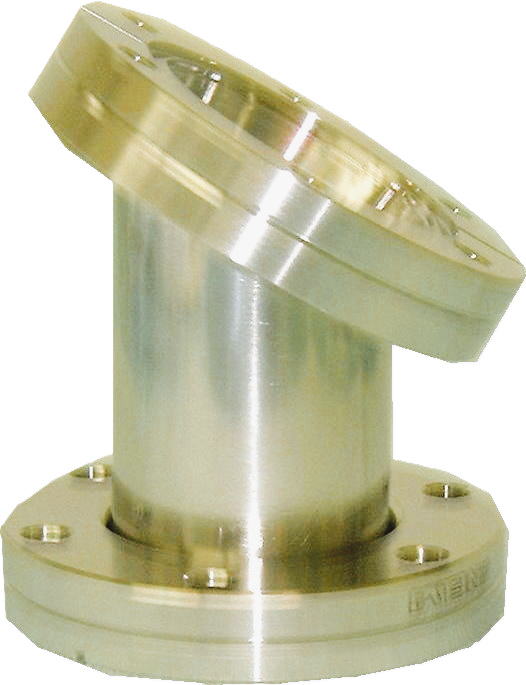

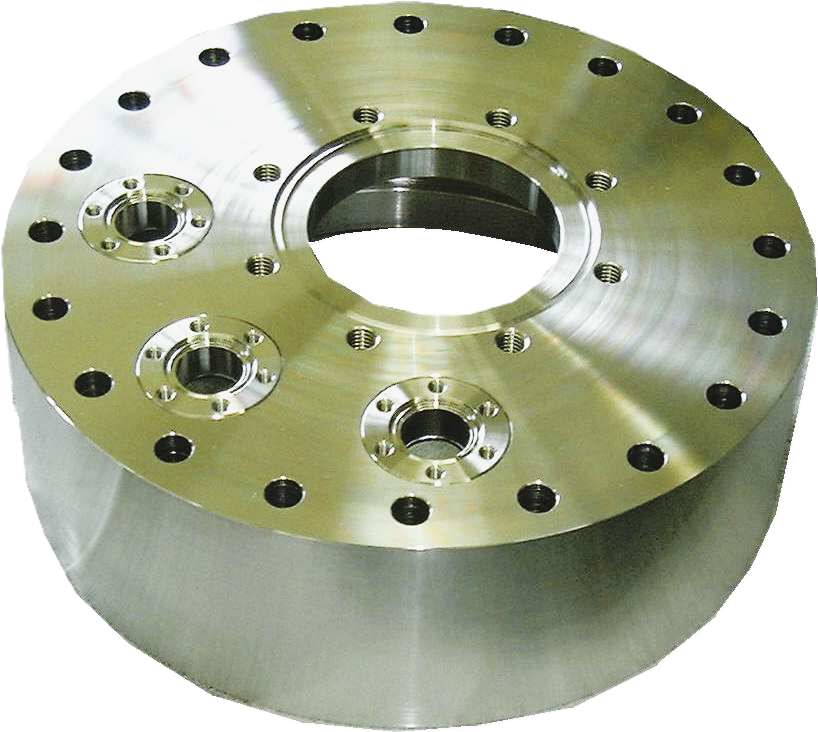

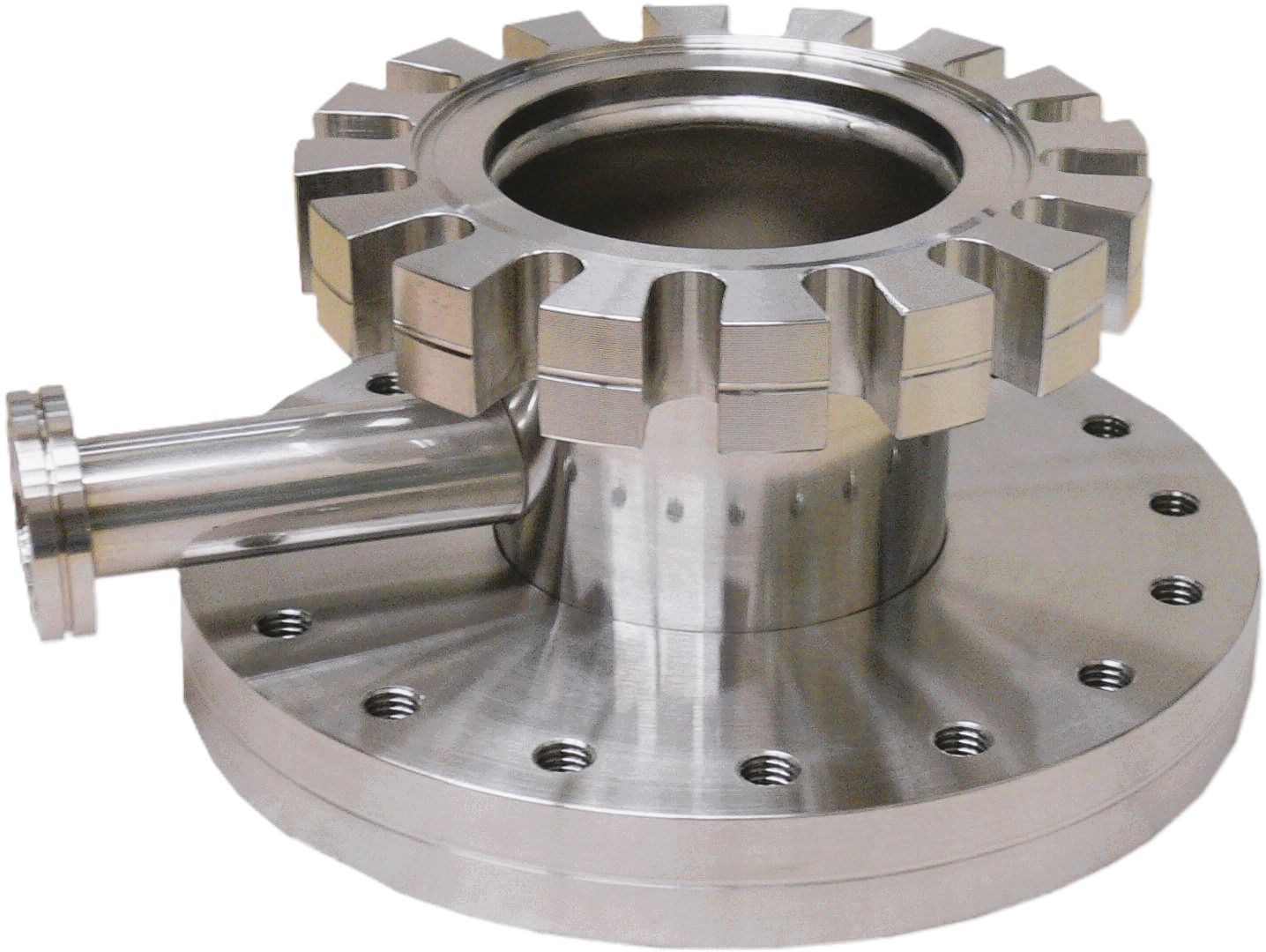

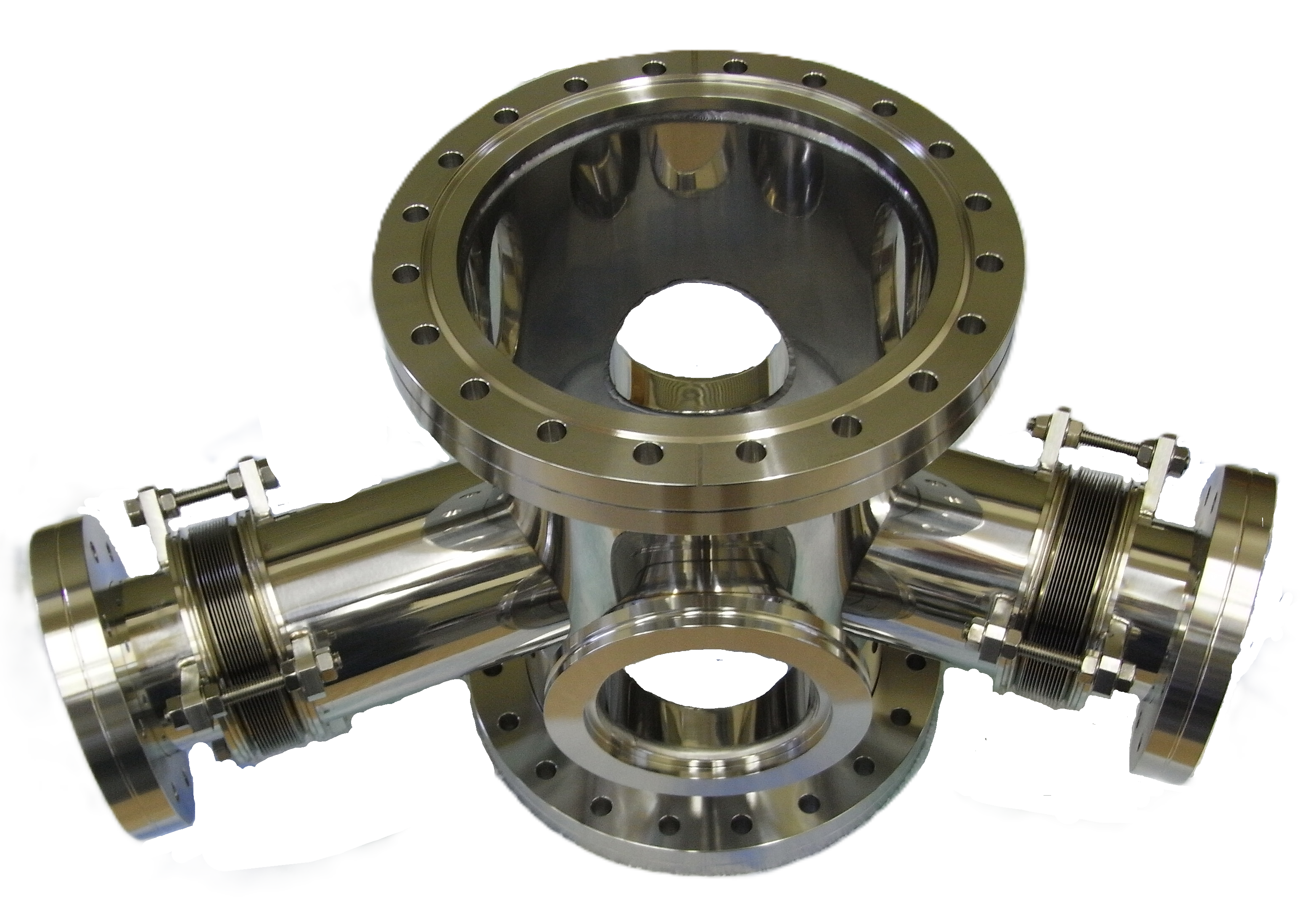

※面間及びフランジの種類（タップ・回転・固定）・パイプ径・材質（SUS316L）などの特注製作も承ります。

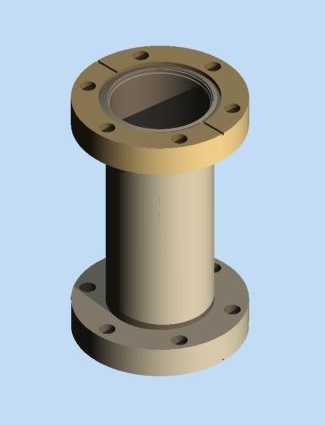

＜ニップル ＞
| 型 式 | フランジ種類 | フランジ外径 Φmm | パイプ外径×内径 Φmm | 面間 mm |
|---|---|---|---|---|
| CF04-034N | ICF34 固定ｷﾘ/回転ｷﾘ |
34 | 19.05×15.75 | 76 |
| CF04-070N | ICF70 固定ｷﾘ/回転ｷﾘ |
70 | 42.7×39.4 | 120 |
| CF04-114N | ICF114 固定ｷﾘ/回転ｷﾘ |
114 | 63.5×59.5 | 200 |
| CF04-152N | ICF152 固定ｷﾘ/回転ｷﾘ |
152 | 101.6×95.6 | 270 |
| CF04-203N | ICF203 固定ｷﾘ/回転ｷﾘ |
203 | 152.4×146.4 | 330 |
| CF04-253N | ICF253 固定ｷﾘ/回転ｷﾘ |
253 | 203×197 | 400 |

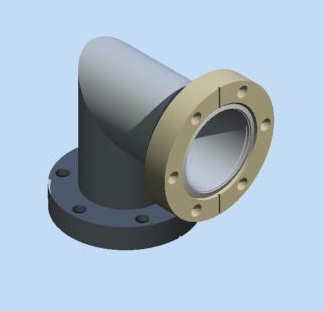

- ＜エルボ＞
| 型 式 | フランジ種類 | フランジ外径 Φmm | パイプ外径×内径 Φmm | フランジ端面-パイプ中心mm |
|---|---|---|---|---|
| CF05-034E | ICF34 固定ｷﾘ/回転ｷﾘ |
34 | 19.05×15.75 | 38 |
| CF05-070E | ICF70 固定ｷﾘ/回転ｷﾘ |
70 | 42.7×39.4 | 60 |
| CF05-114E | ICF114 固定ｷﾘ/回転ｷﾘ |
114 | 63.5×59.5 | 100 |
| CF05-152E | ICF152 固定ｷﾘ/回転ｷﾘ |
152 | 101.6×95.6 | 135 |
| C05-203E | ICF203 固定ｷﾘ/回転ｷﾘ |
203 | 152.4×146.4 | 165 |
| Cf05-253E | ICF253 固定ｷﾘ/回転ｷﾘ |
253 | 203×197 | 200 |
- ＜ティ＞
| 型 式 | フランジ種類 | フランジ外径 Φmm | パイプ外径×内径 Φmm | フランジ端面-パイプ中心mm |
|---|---|---|---|---|
| CF06-034T | ICF34 固定ｷﾘ/2-回転ｷﾘ |
34 | 19.05×15.75 | 38 |
| CF06-070T | ICF70 固定ｷﾘ/2-回転ｷﾘ |
70 | 42.7×39.4 | 60 |
| CF06-114T | ICF114 固定ｷﾘ/2-回転ｷﾘ |
114 | 63.5×59.5 | 100 |
| CF06-152T | ICF152 固定ｷﾘ/2-回転ｷﾘ |
152 | 101.6×95.6 | 135 |
| CF06-203T | ICF203 固定ｷﾘ/2-回転ｷﾘ |
203 | 152.4×146.4 | 165 |
| CF06-253T | ICF253 固定ｷﾘ/2-回転ｷﾘ |
253 | 203×197 | 200 |

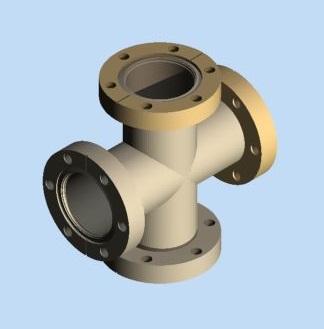

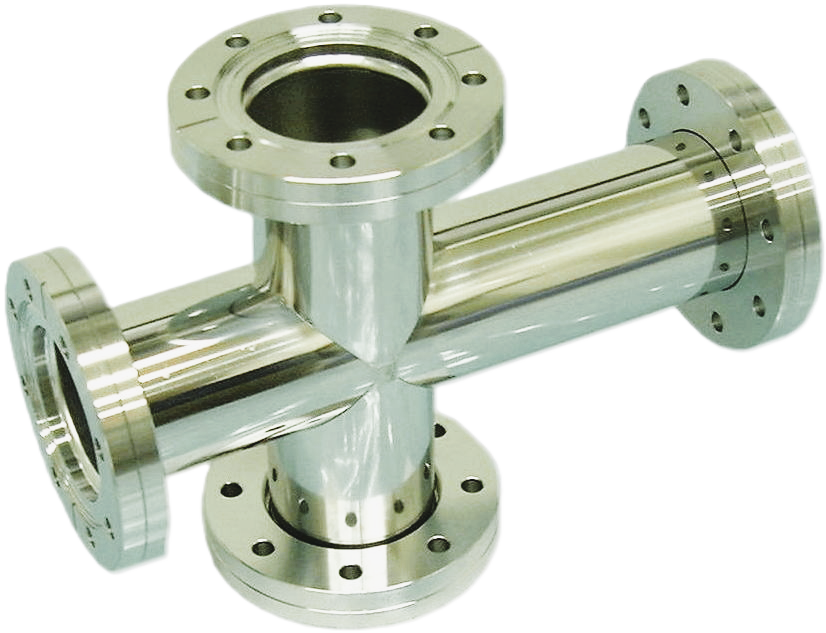

- ＜クロス＞
| 型 式 | フランジ種類 | フランジ外径 Φmm | パイプ外径×内径 Φmm | フランジ端面-パイプ中心mm |
|---|---|---|---|---|
| CF07-034C | ICF34 2-固定ｷﾘ/2-回転ｷﾘ |
34 | 19.05×15.75 | 38 |
| CF07-070C | ICF70 2-固定ｷﾘ/2-回転ｷﾘ |
70 | 42.7×39.4 | 60 |
| CF07-114C | ICF114 2-固定ｷﾘ/2-回転ｷﾘ |
114 | 63.5×59.5 | 100 |
| CF07-152C | ICF152 2-固定ｷﾘ/2-回転ｷﾘ |
152 | 101.6×95.6 | 135 |
| CF07-203C | ICF203 2-固定ｷﾘ/2-回転ｷﾘ |
203 | 152.4×146.4 | 165 |
| CD07-253C | ICF253 2-固定ｷﾘ/2-回転ｷﾘ |
253 | 203×197 | 200 |

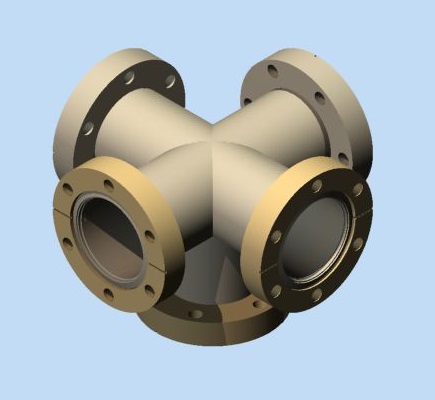

＜5方クロス＞
| 型 式 | フランジ種類 | フランジ外径 Φmm | パイプ外径×内径 Φmm | フランジ端面-パイプ中心mm |
|---|---|---|---|---|
| CF08-034C5 | ICF34 2-固定キリ/3-回転キリ |
34 | 19.7×15.75 | 38 |
| CF08-070C5 | ICF70 2-固定キリ/3-回転キリ |
70 | 42.7×39.4 | 60 |
| CF08-114C5 | ICF114 2-固定キリ/3-回転キリ |
114 | 63.5×59.5 | 100 |
| CF048-152C5 | ICF152 2-固定キリ/3-回転キリ |
152 | 101.6×95.6 | 135 |
| CF0８-203C5 | ICF203 2-固定キリ/3-回転キリ |
203 | 152.4×146.4 | 165 |
| CF0８-253C5 | ICF253 2-固定キリ/3-回転キリ |
253 | 203×197 | 200 |
-

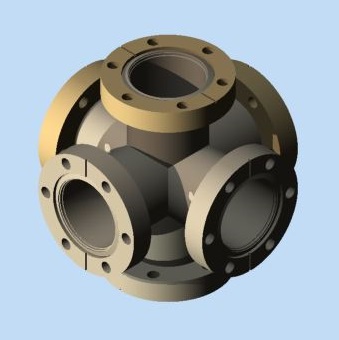

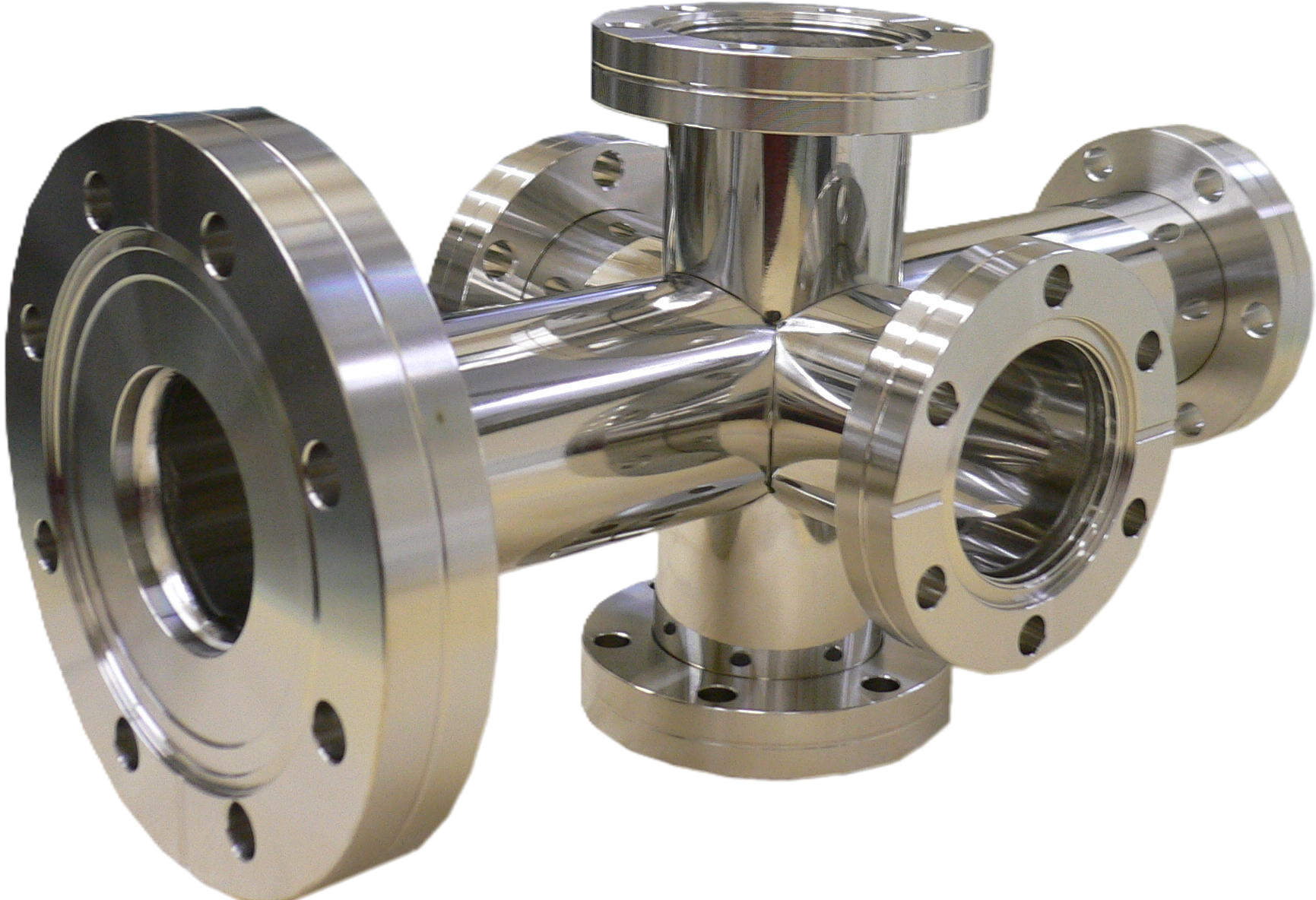

- ＜六方クロス＞
型 式 フランジ種類 フランジ外径 Φmm パイプ外径×内径 Φmm フランジ端面-パイプ中心mm CF09-034C6 ICF34
3-固定キリ/3-回転キリ34 19.7×15.75 38 CF09-070C6 ICF70
3-固定キリ/3-回転キリ70 42.7×39.4 60 CF09-114C6 ICF114
3-固定キリ/3-回転キリ114 63.5×59.5 100 CF09-152C6 ICF152
3-固定キリ/3-回転キリ152 101.6×95.6 135 CF09-203C6 ICF203
3-固定キリ/3-回転キリ203 152.4×146.4 165 CF09-253C6 icf253
3-固定キリ/3-回転キリ253 203×197 200
