- ＜ガス導入＞
- ※その他のフランジにおいても製作承ります。

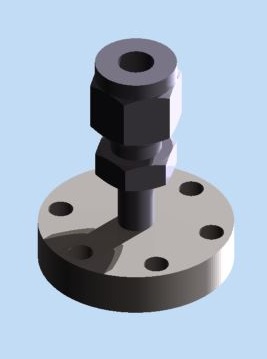

- SUSパイプBA管 タイプ［Ｉ］ ※BA管タイプは、長さの特注製作も承ります。

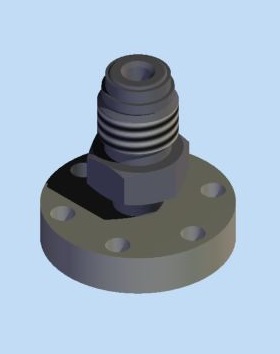

- スウェジロック タイプ［Ⅱ］

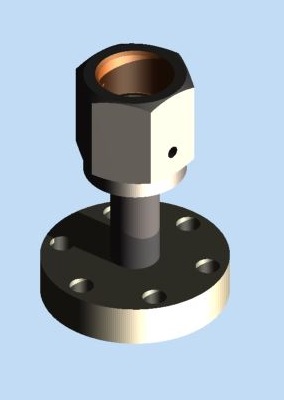

- ＶＣＲ タイプ［Ⅲ］ ※VCRは、オスコネクター又はメスコネクターをご指定ください。
| 型 式 | 呼 径 | タイプ | フランジ外径 Φ mm |
パイプ外径 Φ インチ |
長 さ mm フランジ面からパイプ先端 |
|---|---|---|---|---|---|
| G303-016-I-1/2 | NW16 | Ｉ(BA管) | 30 | 1/2’ | 80 |
| G303-016-I-3/8 | NW16 | Ｉ(BA管) | 30 | 3/8’ | 80 |
| G303-016-I-1/4 | NW16 | Ⅰ(BA管) | 30 | 1/4’ | 80 |
| G303-016-Ⅱ-1/2 | NW16 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 30 | 1/2' | --- |
| G303-016-Ⅱ-3/8 | NW16 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 30 | 3/8’ | --- |
| G303-016-Ⅱ-1/4 | NW16 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 30 | 1/4’ | --- |
| G303-016-Ⅲ-1/2 | NW16 | Ⅲ(VCR) | 30 | 1/2' | --- |
| G303-016-Ⅲ-3/8 | NW16 | Ⅲ(VCR) | 30 | 3/8' | --- |
| G303-016-Ⅲ-1/4 | NW16 | Ⅲ(VCR) | 30 | 1/4' | --- |
| 型 式 | 呼 径 | タイプ | フランジ外径 Φ mm |
パイプ外径 Φ インチ |
長さ mm フランジ面からパイプ先端 |
|---|---|---|---|---|---|
| G303-025-I-1/2 | NW25 | Ⅰ(BA管） | 40 | 1/2’ | 80 |
| G303-025-I-3/8 | NW25 | Ⅰ(BA管） | 40 | 3/8’ | 80 |
| G303-025-I-1/1 | NW25 | Ⅰ(BA管） | 40 | 1/4’ | 80 |
| G303-025-Ⅱ-1/2 | NW25 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 40 | 1/2’ | --- |
| G303-025-Ⅱ-3/8 | NW25 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 40 | 3/8’ | --- |
| G303-025-Ⅱ-1/4 | NW25 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 40 | 1/4’ | --- |
| G303-025-Ⅲ-1/2 | NW25 | Ⅲ(VCR) | 40 | 1/2’ | --- |
| G303-025-Ⅲ-3/8 | NW25 | Ⅲ(VCR) | 40 | 3/8’ | --- |
| G303-025-Ⅲ-1/4 | NW25 | Ⅲ(VCR) | 40 | 1/4’ | --- |
| 型 式 | 呼 径 | タイプ | フランジ外径 Φ mm |
パイプ外径 Φ インチ |
長さ mm フランジ面からパイプ先端 |
|---|---|---|---|---|---|
| G303-0４０-I-1/2 | NW40 | Ⅰ(BA管） | 55 | 1/2’ | 80 |
| G303-0４０-I-3/8 | NW40 | Ⅰ(BA管） | 55 | 3/8’ | 80 |
| G303-0４０-I-1/4 | NW40 | Ⅰ(BA管） | 55 | 1/4’ | 80 |
| G303-025-Ⅱ-1/2 | NW40 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 55 | 1/2’ | --- |
| G303-025-Ⅱ-3/8 | NW40 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 55 | 3/8’ | --- |
| G303-025-Ⅱ-1/4 | NW40 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 55 | 1/4’ | --- |
| G303-025-Ⅲ-1/2 | NW40 | Ⅲ(VCR) | 55 | 1/2’ | --- |
| G303-025-Ⅲ-3/8 | NW40 | Ⅲ(VCR) | 55 | 3/8’ | --- |
| G303-025-Ⅲ-1/4 | NW40 | Ⅲ(VCR) | 55 | 1/4’ | --- |
| 型 式 | 呼 径 | タイプ | フランジ外径 Φ mm |
パイプ外径 Φ インチ |
長さ mm フランジ面からパイプ先端 |
|---|---|---|---|---|---|
| G303-034-I-1/2 | ICF34 | Ⅰ(BA管） | 34 | 1/2’ | 80 |
| G303-034-I-3/8 | ICF34 | Ⅰ(BA管） | 34 | 3/8’ | 80 |
| G303-034-I-1/4 | ICF34 | Ⅰ(BA管） | 34 | 1/4’ | 80 |
| G303-034-Ⅱ-1/2 | ICF34 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 34 | 1/2’ | --- |
| G303-034-Ⅱ-3/8 | ICF34 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 34 | 3/8’ | --- |
| G303-034-Ⅱ-1/4 | ICF34 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 34 | 1/4’ | --- |
| G303-034-Ⅲ-1/2 | ICF34 | Ⅲ(VCR) | 34 | 1/2’ | --- |
| G303-034-Ⅲ-3/8 | ICF34 | Ⅲ(VCR) | 34 | 3/8’ | --- |
| G303-034-Ⅲ-1/4 | ICF34 | Ⅲ(VCR) | 34 | 1/4’ | --- |
| 型 式 | 呼 径 | タイプ | フランジ外径 Φ mm |
パイプ外径 Φ インチ |
長さ mm フランジ面からパイプ先端 |
|---|---|---|---|---|---|
| G303-070-I-1/2 | ICF70 | Ⅰ(BA管） | 70 | 1/2’ | 80 |
| G303-070-I-3/8 | ICF70 | Ⅰ(BA管） | 70 | 3/8’ | 80 |
| G303-070-I-1/4 | ICF70 | Ⅰ(BA管） | 70 | 1/4’ | 80 |
| G303-070-Ⅱ-1/2 | ICF70 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 70 | 1/2’ | --- |
| G303-070-Ⅱ-3/8 | ICF70 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 70 | 3/8’ | --- |
| G303-070-Ⅱ-1/4 | ICF70 | Ⅱ(ｽｳｪｼﾞﾛｯｸ) | 70 | 1/4’ | --- |
| G303-070-Ⅲ-1/2 | ICF70 | Ⅲ(VCR) | 70 | 1/2’ | --- |
| G303-070-Ⅲ-3/8 | ICF70 | Ⅲ(VCR) | 70 | 3/8’ | --- |
| G303-070-Ⅲ-1/4 | ICF70 | Ⅲ(VCR) | 70 | 1/4’ | --- |
