架台・リザーバータンク付シャッター	ダウンストリームビームシャッター

概　要	本下流シャッターは、ビームラインに設置され、放射光Ｘ線の遮蔽を行います。
品　名	下流シャッター　ストローク５０ｍｍ
型　式	ＢＱ−ＳＨ−ＣＦ１５２−５０
価　格	1,575,000円

構成品	型式	仕様	単体価格
ビームシャッター	ＢＱ−ＳＨ−ＣＦ１５２−５０−ＢＳ	Ｘ線遮蔽用鉛ブロックを上下に駆動させ、Ｘ線ミラー出射の 光軸上に出し入れに用いられます。 駆動軸からブロックが落下しない構造となっております。	105,000円
リミットスイッチ付駆動機構	ＢＱ−ＳＨ−ＣＦ１５２−５０−ＬＳ	駆動信号が切れた時、停電時、圧搾空気の圧力低下時には シャッターが自動的に閉じる機構となっています。 駆動部には、アクリルのカバーが取付けられています。	861,000円
真空チャンバー	ＢＱ−ＳＨ−ＣＦ１５２−５０−ＣＨ	ビームの入出射口のフランジは、ＣＦ１５２回転／固定。	525,000円

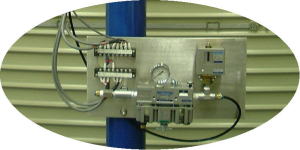

リザーバータンク付架台	ＢＱ−ＳＨ−ＣＦ１５２−５０−ＳＴ	逆止弁・レギュレーター・圧力スイッチ付 架台高さ１１００ｍｍ高さ調整機構±３０ｍｍ 左右方向±２０ｍｍ調整機構	84,000円
構成品単体での販売も可能です。
